Nella progettazione e realizzazione degli impianti, Mitec si avvale del software ESApro, che unisce le potenzialità di disegno CAD alla capacità di gestione delle informazioni di un database MS SQL centralizzato. Il software immagazzina i dati relativi agli elementi disegnati, consentendo così, oltre ad una rapida consultazione o estrazione dei dati stessi, la verifica della corrispondenza dei disegni tridimensionali dell’impianto con lo schema di processo.

Questo consente già a livello di P&ID l’estrazione dei componenti di massima del sistema e di tutti gli elementi di controllo e non (valvole, strumentazione, loop di controllo, apparecchiature, pompe, compressori componenti di linea).

Le informazioni estratte dallo schema di processo saranno disponibili

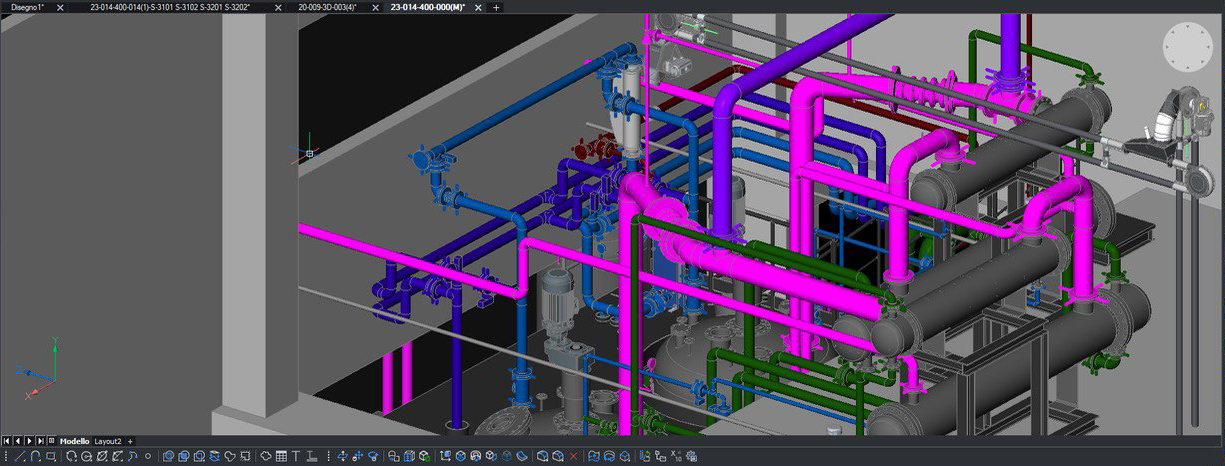

durante la realizzazione del modello tridimensionale dell’impianto in modo tale da evitare incoerenze.

Il processo di lavoro standard consiste nell’individuazione dello schema di impianto, nel successivo dimensionamento delle apparecchiature di cui vengono poi realizzati i disegni dimensionali.
Una volta individuati gli ingombri e i carichi delle apparecchiature, si realizza l’unifilare della carpenteria di supporto, ove le apparecchiature stesse saranno posizionate. Infine, sulla traccia del P&ID viene disegnato il piping completo di valvole e strumentazione, fino al livello di dettaglio desiderato dal cliente.

Le informazioni estratte dallo schema di processo saranno disponibili durante la realizzazione del modello tridimensionale dell’impianto in modo tale da evitare incoerenze.

Il processo di lavoro standard consiste nell’individuazione dello schema di impianto, nel successivo dimensionamento delle apparecchiature di cui vengono poi realizzati i disegni dimensionali.

Una volta individuati gli ingombri e i carichi delle apparecchiature, si realizza l’unifilare della carpenteria di supporto, ove le apparecchiature stesse saranno posizionate. Infine, sulla traccia del P&ID viene disegnato il piping completo di valvole e strumentazione, fino al livello di dettaglio desiderato dal cliente.
